उत्पत्ति के प्लेस:
हेबै, चीन
ब्रांड नाम:
Heng Yuan
प्रमाणन:
ISO9000
मॉडल संख्या:
एचवाई0022
संपर्क करें

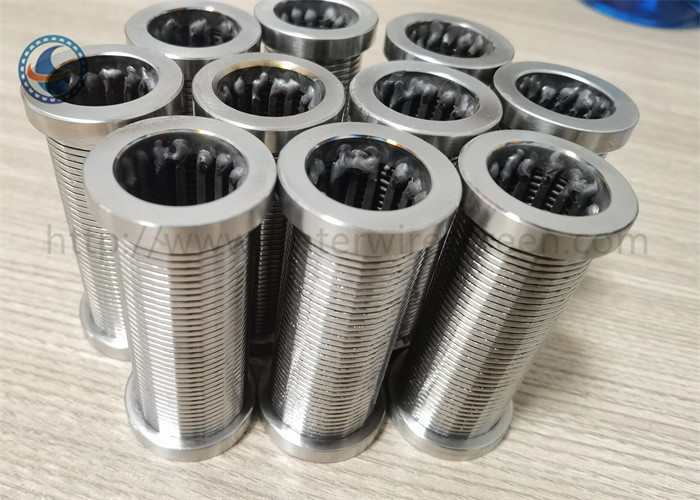

जॉनसन वायर स्क्रीन वी वायर रैप्ड स्क्रीन फिल्टर एलिमेंट
विवरण:
पानी की अच्छी स्क्रीन को वी तार और समर्थन रॉड द्वारा वेल्डेड किया जाता है। प्रत्येक वी तार के बीच एक निश्चित मूल्य स्लॉट होता है, और अधिकतम खुला प्रदान करने के लिए निरंतर स्लॉट, प्रवेश वेग को कम करने, हाइड्रोलिक दक्षता बढ़ाने और अधिक प्रभावी विकास को बढ़ावा देने के लिए डिज़ाइन किया गया है।लपेटा तार वी आकार है, और समर्थन रॉड ओ आकार है।बाहर से अंदर की ओर फ़िल्टर करें।
स्लिट वाइब्रेटर सीधे उपकरण के साथ बेलनाकार शेकर के सेट से बना होता है।बेलनाकार शेकर के दोनों सिरों पर एक बायस ब्लॉक या एक बायस व्हील होता है।जब मोटर बायस व्हील को घुमाने के लिए चलाती है, तो केन्द्रापसारक बल उत्पन्न होता है और सिलेंडर में मुख्य शाफ्ट पर उपकरण को प्रेषित किया जाता है, जिससे कि मुख्य शाफ्ट उस पर तय की गई केंद्र रेखा के चारों ओर एक चक्र में चलता है।इस प्रकार, धुरी के दोनों सिरों पर तय दो सहायक छल्ले अक्ष दिशा के साथ घूमते हैं।
चूँकि दो सहायक वलय रोल के विपरीत दिशाओं में स्थित होते हैं और एक दूसरे के समानांतर होते हैं, इसलिए उनके बीच क्षैतिज तल के समानांतर एक खाई बन जाती है।जब सामग्री फ़ीड अंत से प्रवेश करती है, तो यह अंतराल के माध्यम से निचले निर्वहन बंदरगाह में गिरती है, और सामग्री के दूसरे हिस्से को निर्वहन बंदरगाह से छुट्टी दे दी जाती है और निर्वहन टैंक के माध्यम से मशीन से बाहर निकल जाती है।
सीम स्क्रीन का कार्य सिद्धांत: जब मोटर कपलिंग द्वारा बायस्ड व्हील को दक्षिणावर्त घुमाता है, तो केन्द्रापसारक बल वाइब्रेटर के दोनों सिरों पर सहायक रिंग लाइट के अक्ष के साथ विपरीत दिशा में उपकरण चलाता है, उसी समय दो आइसोलेशन टॉट के ऊपर रोटर में स्थापित रोटर और संकुचन विरूपण के रोटेशन का भी पालन करता है, इसलिए पूरा रोटर क्षैतिज तल पर एक निश्चित बिंदु पर एक साइनसॉइडल ट्रैक के साथ आगे और पीछे चल रहा है।
नियमित निर्दिष्टीकरण:
आकार (इंच) |
आयुध डिपो (एमएम) |
छेद (एमएम) |
लंबाई (एम) |
गिर जाना ताकत (छड़) |
लचीला वज़न (टन) |
लपेटें तार (चौड़ाई * ऊँचाई) (एमएम) |
छड़ (एमएम) |
3-1/2 | 88.9 | 1.0 | 3 | > 22 | 10.2 | 2.3 * 3.5 | 3.8 एमएम/22 |
4-1/2 | 114.3 | 1.0 | 3 | > 28 | 11.5 | 2.3 * 3.5 | 3.8 एमएम/22 |
6-5/8 | 168.3 | 0.75 | 5.8 | > 40 | 12.8 | 2.3 * 3.5 | 3.8 एमएम/32 |
6-5/8 | 168.3 | 1.0 | 5.8 | > 33 | 12.8 | 2.3 * 3.5 | 3.8 एमएम/32 |
6-5/8 | 168.3 | 0.63 | 5.8 | > 83 | 45 | 3.2 * 6.0 | 6.0 एमएम * 32 |
8-5/8 | 219.1 | 1.0 | 5.8 | > 34 | 21.9 | 2.3 * 3.5 | 3.8 एमएम/48 |
8-5/8 | 219.1 | 1.0 | 5.8 | > 50 | 38.2 | 3.0*5.0 | 4.0 एमएम/48 |
8-5/8 | 219.1 | 1.0 | 5.8 | > 60 | 46 | 3.2 * 6.0 | 5.0 एमएम/48 |
10-3/4 | 273.1 | 0.75 | 5.8 | > 50 | 32.9 | 2.3 * 3.5 | 4.9 एमएम/55 |
10-3/4 | 273.1 | 1.0 | 5.8 | > 60 | 39.5 | 3.0*5.0 | 4.9 एमएम/55 |
10-3/4 | 273.1 | 1.0 | 5.8 | > 100 | 48 | 3.2 * 6.0 | 5.0 एमएम/55 |
12-3/4 | 323.9 | 1.0 | 5.8 | > 120 | 37.2 | 3.0*5.0 | 4.0 एमएम/50 |
14 | 355.6 | 1.0 | 3 | > 80 | 37.8 | 3.0*5.0 | 4.0 एमएम/59 |
आपकी आवश्यकता के अनुसार विशेष विनिर्देश बनाया जा सकता है!
लाभ:
जाम करना आसान नहीं है
विशेष वी आकार का तार, स्क्रीन के छेद को बाहर का चेहरा अंदर से छोटा बना देता है, इसलिए छेद को जाम करना आसान नहीं होता है।
खांचा भी
सीएनसी मशीन टूल्स तार के बीच के अंतर को सख्ती से नियंत्रित करते हैं, ताकि अंतर भी हो।
मजबूत संक्षारण प्रतिरोध
स्टेनलेस स्टील 304 में उच्च संक्षारण प्रतिरोध है
उद्योग:
जॉनसन स्क्रीन के विशिष्ट निरंतर-स्लॉट निर्माण का उद्देश्य प्रवाह दर को अनुकूलित करना, क्लॉगिंग को कम करना और जल-असर वाले भूगर्भीय संरचनाओं को तेजी से विकसित करने में मदद करना है।यह निम्नलिखित स्थितियों में सबसे अच्छा लागू होता है:
भूवैज्ञानिक संरचनाओं में छोटे, महीन कण शामिल हैं
पानी के कुएं जहां बजरी के पैक लगाए जाएंगे
पतले जलवाही स्तर, जहाँ अधिकतम खुले क्षेत्र की आवश्यकता होती है
बड़े और छोटे व्यास के गहरे कुएँ
